서킷브레이커(CircuitBreaker)란

서킷브레이커 패턴이란 외부 서비스에 의한 문제를 방지하기 위해 등장한 디자인 패턴으로 문제가 발생한 지점을 감지하고 실패하는 요청을 계속하지 않도록 방지합니다.
그리고 이를 통해 시스템의 장애 확산을 막고 장애 복구를 도와주며 유저는 불필요하게 대기하지 않게 됩니다.
가정집에 있는 누전차단기가 화재를 막는 것과 비슷하게 CircuitBreaker(직역하면 회로차단기)는 서비스의 장애 전파를 막는다고 이해하면 됩니다.

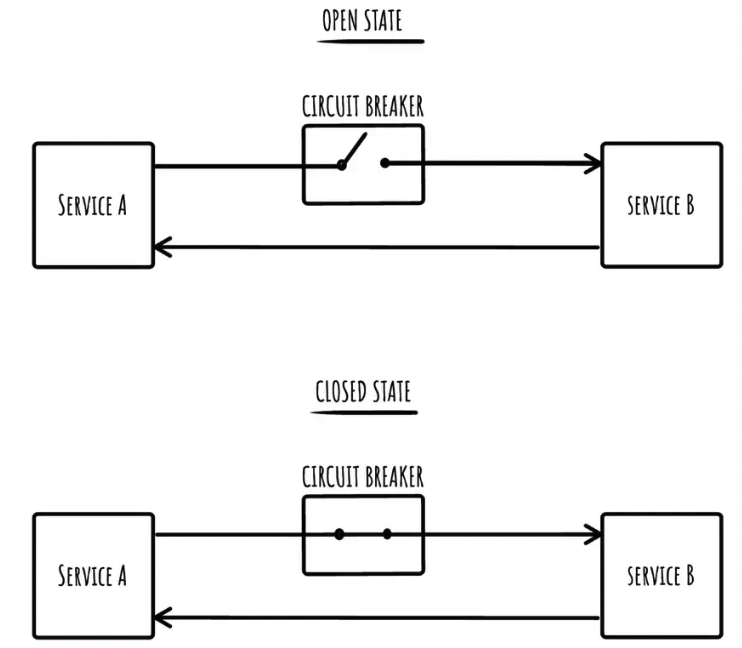

아래 그림과 같이 ServiceA가 ServiceB를 호출 할 때
ServiceB가 반복적으로 실패한다면 CircuitBreaker 를 Open 하여 ServiceB에 대한 흐름을 차단하는게 서킷브레이커의 역할입니다.
* CircuitBreaker 의 Open 은 흐름을 차단하는 것으로, 흐름을 열어둔다(opened) 라는 의미가 아닙니다.
* 반대로 CircuitBreaker 의 Closed 상태는 흐름을 허용하는 정상상태를 의미합니다.

이미지 출처 : https://symphony.is/blog/service-resiliency-with-spring-boot-and-resilience4j

"CircuitBreaker 가 무엇인지 그리고 어떤 역할을 하는지 알았으니, 이제 CircuitBreaker의 상태인 Closed/Open/Half Open에 대해 좀 더 알아보겠습니다."

서킷브레이커의 3가지 상태

* 서킷브레이커에서 장애판단의 기준(Closed 상태에서 Open 이 되기 위해 카운팅 되는 실패의 기준)은 아래와 같습니다.

1) slow call : 기준보다 오래 걸린 요청

2) failure call : 실패하거나 오류 응답을 받은 요청

* slow call 과 failure call 은 CircuitBreaker의 프로퍼티로 정의되어 있으며 사용자가 특정 값으로 지정할 수 있습니다.

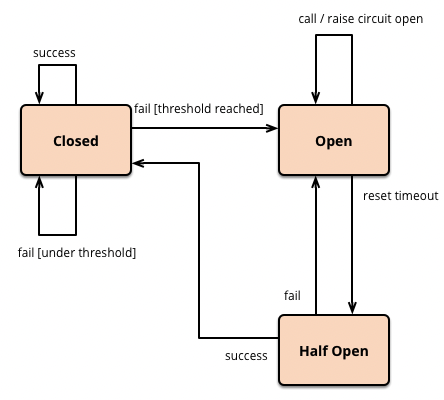

"아래는 CircuitBreaker 의 3가지 상태에 대해 이해를 돕기 위한 순서도와 그림입니다."

서킷브레이커 상태 변경

이미지 출처 : https://martinfowler.com/bliki/CircuitBreaker.html

서킷브레이커의 상태는 아래와 같이 변경됩니다.

1. 정상 요청 수행(Closed)

2. 실패 임계치 도달(Closed → Open)

3. 일정시간 소요(Open → Half Open)

4. 요청 수행

     a. 수행 결과 정상 (Half Open → Closed)

     b. 수행 결과 실패 (Half Open → Open)

서킷브레이커 라이브러리 종류

1) Netflix Hystrix

넷플릭스에서 개발한 라이브러리로 MSA 환경에서 분산된 서비스간 통신이 원할하지 않을 경우 각 서비스가 장애 내성과 지연 내성을 갖게하도록 하는 라이브러리
현재는 deprecated 된 상태로 Resilience4j 사용을 권장

2) Resilience4j

Netflix Hystrix 로부터 영감을 받아 개발된 Fault Tolerance Library
Java 전용으로 개발된 경량화된 라이브러리

"Netflix Hystrix 공식 doc에서도 Resilience4j 사용을 권장하고 있으니, Hystrix 를 사용할 이유가 없습니다.

Hystrix 에 대해 알아볼 필요 없이 바로 Resilence4j 에 대해 알아보겠습니다."

Resilience4j 의 코어 모듈

1) CircuitBreaker : 장애 전파 방지 기능 제공

2) Retry : 요청 실패시 재시도 처리 기능 제공

3) RateLimiter : 제한치를 넘어서 요청을 거부하거나 Queue 생성하여 처리하는 기능 제공

4) TimeLimiter : 실행 시간 제한 설정 기능 제공

5) Bulkhead : 동시 실행 횟수 제한 기능 제공

6) Cache : 결과 캐싱 기능 제공

Resilience4j 의 코어 모듈은 위와 같으며 필요한 모듈의 의존성을 설정해 주어 필요한 모듈만 사용할 수 있습니다.

Gradle 예시

dependencies {
  implementation("io.github.resilience4j:resilience4j-circuitbreaker:${resilience4jVersion}")
  implementation("io.github.resilience4j:resilience4j-ratelimiter:${resilience4jVersion}")
  implementation("io.github.resilience4j:resilience4j-retry:${resilience4jVersion}")
  implementation("io.github.resilience4j:resilience4j-bulkhead:${resilience4jVersion}")
  implementation("io.github.resilience4j:resilience4j-cache:${resilience4jVersion}")
  implementation("io.github.resilience4j:resilience4j-timelimiter:${resilience4jVersion}")
}

Resilience4j 모듈의 우선순위

Retry ( CircuitBreaker ( RateLimiter ( TimeLimiter ( BulkHead ( TargetFunction ) ) ) ) )

위와 같은 우선순위로 모듈이 적용됩니다. (Retry 모듈이 가장 마지막에 적용됨)

이를 알아보기 위해 resilience4j jar의 CircuitBreakerConfigurationProperties, RetryConfigurationProperties 클래스 내부를 살펴보면,

CircuitBreaker 와 Retry 의 Order 값이 각각 -3, -4 로

별도 처리가 없을 경우 CircuitBreaker 가 Retry 보다 우선으로 적용됨을 알 수 있습니다.

CircuitBreakerConfigurationProperties

public class CircuitBreakerConfigurationProperties extends
    io.github.resilience4j.common.circuitbreaker.configuration.CircuitBreakerConfigurationProperties {

    private int circuitBreakerAspectOrder = Ordered.LOWEST_PRECEDENCE - 3;
    ...
}

RetryConfigurationProperties

public class RetryConfigurationProperties extends
    io.github.resilience4j.common.retry.configuration.RetryConfigurationProperties {

    private int retryAspectOrder = Ordered.LOWEST_PRECEDENCE - 4;
    ...
}

CircuitBreakerAspect

@Aspect
public class CircuitBreakerAspect implements Ordered {
   ...
   @Override
    public int getOrder() {
        return circuitBreakerProperties.getCircuitBreakerAspectOrder();
    }
}

AOP 기반하에 동작하므로 우선순위를 바꿔서 적용하고자 할 경우 annotation 방식을 사용하여 layer 를 분리하거나 aspectOrder 속성값을 수정하여 적용할 수 있습니다.

Resilience4j Configuration

Resilience4j 의 Configuration 은 yml 파일을 사용하거나, java 코드를 통해 설정할 수 있습니다.

1) yml 파일을 사용한 Config 예시

resilience4j.circuitbreaker:
    configs:
        default:
            slidingWindowSize: 100
            waitDurationInOpenState: 10000
            permittedNumberOfCallsInHalfOpenState: 30
            failureRateThreshold: 60
            eventConsumerBufferSize: 10
        custom:
            slidingWindowSize: 50
            permittedNumberOfCallsInHalfOpenState: 10
            ... 생략

2) Java 코드를 통한 Config 예시

@Configuration
class CircuitBreakerProvider(
    val circuitBreakerRegistry: CircuitBreakerRegistry,
) {

    companion object {
        const val CIRCUIT_MEMDB: String = "CB_MEMDB"
    }

    @Bean
    fun memDBCircuitBreaker(): CircuitBreaker {
        return circuitBreakerRegistry.circuitBreaker(
            CIRCUIT_MEMDB, CircuitBreakerConfig.custom()
                .failureRateThreshold(10F)  // 실패비율 10% 이상시 서킷 오픈
                .slowCallDurationThreshold(Duration.ofMillis(500))  // 500ms 이상 소요시 실패로 간주
                .slowCallRateThreshold(10F) // slowCallDurationThreshold 초과 비율이 10% 이상시 서킷 오픈
                .waitDurationInOpenState(Duration.ofMillis(60000))   // OPEN -> HALF-OPEN 전환 전 기다리는 시간
                .minimumNumberOfCalls(5) // 집계에 필요한 최소 호출 수
                .slidingWindowSize(5)    // 서킷 CLOSE 상태에서 5회 호출 도달시 failureRateThreshold 실패비율 계산
                .slidingWindowType(CircuitBreakerConfig.SlidingWindowType.COUNT_BASED)    // 호출 횟수 기준 계산 (TIME_BASED는 시간 기준)
                .ignoreExceptions(StockManageException::class.java)   // 화이트리스트로 서킷 오픈 기준 ex 관리
                .build()
        )
    }

"Resilience4j 모듈 중 가장 많이 사용되는 CircuitBreaker, Retry 모듈의 속성값에 대해 간단히 알아보겠습니다."

Resilience4j CircuitBreaker Property

Resilience4j Retry Property

* 그외 모듈에 대한 속성값이 궁금하시다면 아래의 Resilience4j 공식 document 를 참고해주세요.

참고 :

https://resilience4j.readme.io/docs/getting-started

SIFT Appender 를 사용하여 로그 분기처리

[설정]

[테스트]

[결과]

* ThreadPool 사용시 MDC key값을 전달받지 못함.

 : MDC.setContextMap 으로 key 값 전달가능

 참고 : https://stackoverflow.com/questions/6073019/how-to-use-mdc-with-thread-pools

* slf4j MDC 를 사용하지 않더라도, strategy pattern 과 같은 디자인 패턴을 사용하고, 분기처리할 구현체에 logger 를 지정하여 패키지 경로마다 별도 로그 파일 및 별도 경로의 로그파일에 로그 적재가 가능할 듯.

1. 테스트를 위한 계산기 작성

2. junit 테스트 케이스 생성

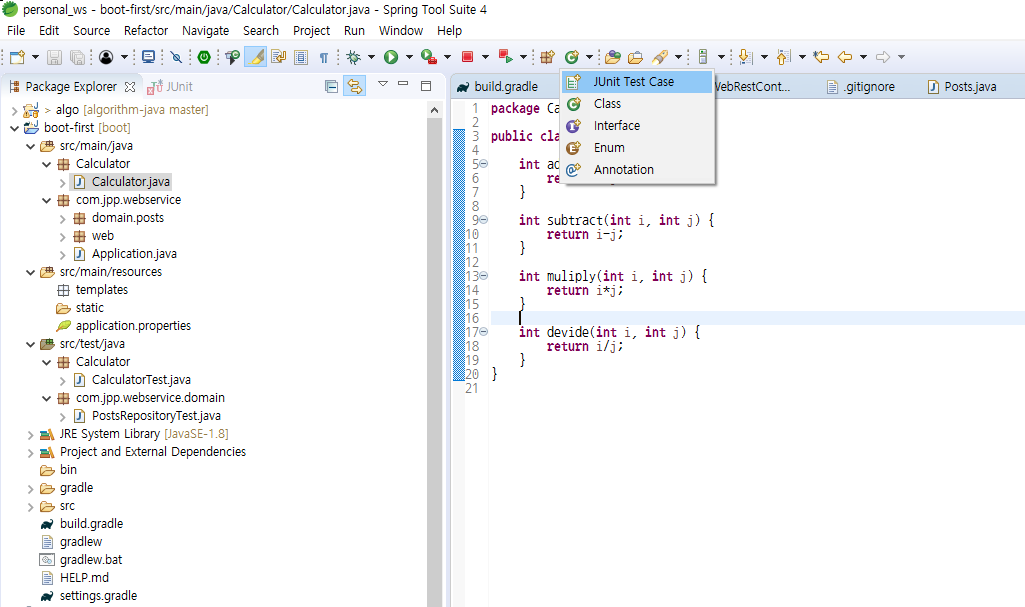

1) 클래스 생성 버튼 우측의 화살표 버튼을 눌러 JUnit Test Case 선택

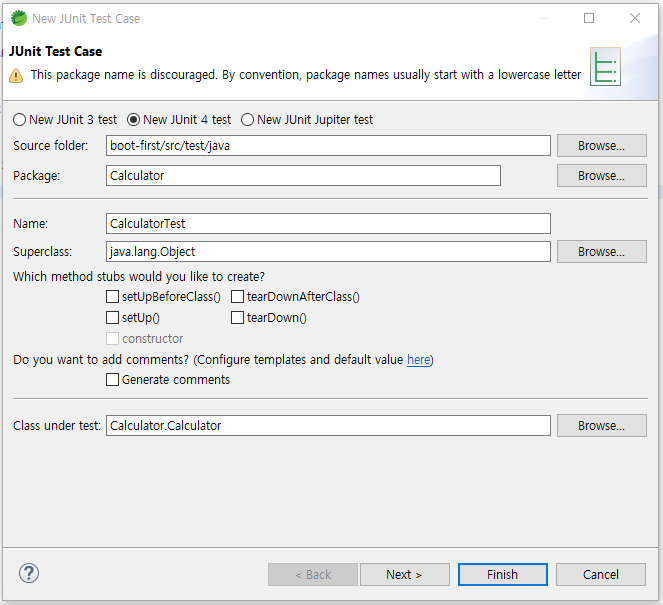

2) JUnit Test 를 위한 JUnit 클래스 생성

Test 대상 Class뒤에 Test 를 붙여 이름을 짓는게 관례(Calculator+Test)

3. junit 테스트 케이스 작성

1) 기본적으로 생성된 test() 메소드 제거 후 아래와 같이 코딩

: add() 메소드 테스트

: assertEquals 는 버전에 따라 deprecated 된 메소드가 있으니 잘 보고 사용

2) 지역 변수 cal 을 필드로 빼서 사용하기

11번라인의 Calculator cal = new Calculator(); 를 8번 라인으로 빼서 필드로 사용이 가능하나, @Before를 사용하자.

필드 초기화를 전역에서 명시적으로 수행할 경우, 테스트간 독립성이 보장되지 않는다.

반면 @Before 사용시 add(), devide() 와 같은 테스트 메소드 실행시마다 인스턴스를 초기화 하여

테스트간 독립성이 보장된다.

[실행 결과]

setup !!!
devide !!!
teardown !!!
setup !!!
add !!!
teardown !!!

위처럼 @Before, @After 는 테스트 메소드 실행시마다 호출됨을 확인 할 수 있다.

참고 : 박재성님의 유투브 강의 https://www.youtube.com/watch?v=tyZMdwT3rIY

https://velopert.com/2350

https://mangkyu.tistory.com/55?category=761303

https://mangkyu.tistory.com/56

https://www.sauru.so/blog/basic-of-oauth2-and-jwt/

DB연동 및 mybatis 설정이 끝났다면

junit 을 이용하여 설정이 잘 되었는지 확인을 해보자.

1. Test 코드 작성

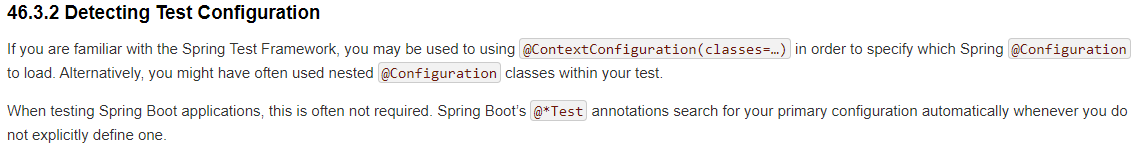

Spring Framework 에서 Bean 을 가져오기위해 @ContextConfiguration(classes = ~) 을 사용했지만

Spring Boot 는 @*Test(@SpringBootTest 를 포함한 각종 Test 어노테이션) 사용시 Bean 을 알아서 가져온다고 한다.

참고 및 부분 발췌

※JUnit 4 사용시 @RunWith(SpringRunner.class) 를 꼭 달아주어야 한다.

※ @SpringBootTest(classes = {MainDAO.class, MybatisConfig.class}) 와 같이 테스트에 사용할 특정 Bean 을 지정해 줄 수 도 있다.

※ ApplicationContext (스프링컨텍스트) 에서 DAO bean 을 .getBean으로 가져와 테스트 하는 것 또한 가능하다.

2. Run as JUnit Test 로 실행.

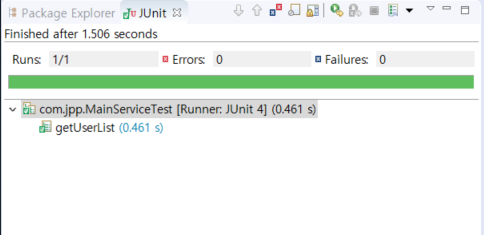

결과 :

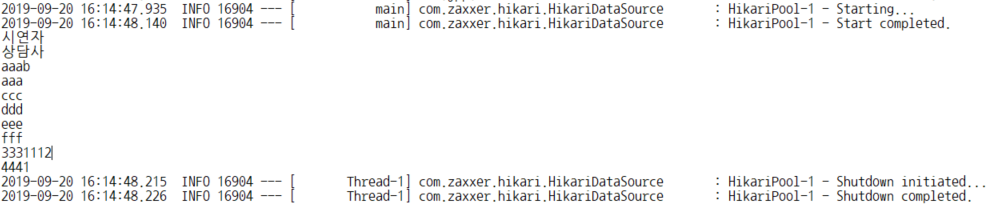

콘솔 결과 :

만약 테스트를 기존에 사용하는 DB가 아닌 별도의 DB 에서 하고자 하는 경우는 어떻게 해야할까?

위와 같이 @TestConfiguration 을 테스트 코드 내부에 inner Class로 작성하여 테스트만을 위한 DB 설정을 따로 해줄 수 있다.

테스트 코드 내부에 inner Class 로 @TestConfiguration 작성시 별다른 설정이 없어도 @SpringBootTest 가 해당 config Bean을 인식하여 DI 한다.

inner Class가 아닌 외부에 TestConfig.java 파일을 따로 작성해줄 경우 @Import(TestConfig.class) 어노테이션을 @SpringBootTest 와 함께 달아주어야 테스트 코드에서 주입 및 사용이 가능하다.

ex)

@RunWith(SpringRunner.class)
@SpringBootTest
@Import(TestConfig.class)

그럼 이제 위의 테스트 코드를 실행해 보자.

아래와 같은 에러가 발생한다.

The bean 'customDataSource', defined in com.jpp.MainServiceTest$TestConfig, could not be registered. A bean with that name has already been defined in class path resource [com/jpp/main/config/MybatisConfig.class] and overriding is disabled.

동일한 이름을 가진 Bean이 MybatisConfig.class에 이미 정의되어 있어 TestConfiguration 으로 작성한 Bean 을 등록할 수 없단다.

※ 동일한 Bean 의 이름이 존재할 경우 IoC 컨테이너가 Test 코드 내의 TestConfiguration 어노테이션이 달린 Bean 을 우선적으로 인식하여 주입해줄까 싶었는데 그것 까진 안되나보다.

27번라인을 아래와 같이 고쳐주자

@SpringBootTest(classes = {TestConfig.class, MainDAO.class})

: @SpringBootTest 어노테이션에 테스트 DB가 설정되어있는 Bean class와 이를 사용할 class 를 명시

다시 테스트 모드로 실행시켜보면 결과는 성공일 것이다.

※ Test용 Config 를 외부 클래스로 작성하고 테스트코드에서 사용하고자 할 경우

1. 앞서 언급한 @Import 를 사용하는 대신

2. @SpringBootTest(classes = {TestConfig.class}) 와 같이 테스트용 Config 를 명시하여 사용 할 수 도 있다.

   (@Import 를 사용하지 않아도 주입 받아 사용이 가능)

※ 단, 위처럼 프로젝트 내에 동일한 이름의 Bean 이 존재할 경우(2개의 DataSource Bean 이 동일한 이름으로 존재) @SpringBootTest(classes = {TestConfig.class, MainDAO.class})와 같이 테스트에 사용할 Bean을 명시하여 사용해야한다. (@Import만 사용시 앞서 살펴보았던 에러와 동일하게, Bean 이 중복 선언된다는 Exception이 발생한다)

* Controller를 테스트 하는 경우 아래와 같이 가능하다.

1. 테스트 대상 코드

2. test class

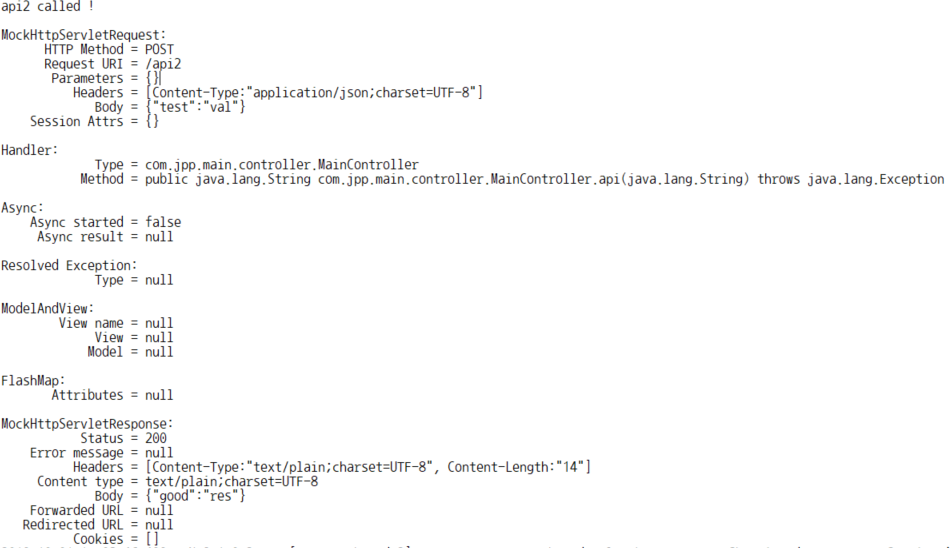

3. junit 실행 결과

JUnit 과 관련된 트랜잭션(@Transactional) 부분, Mock 객체 등에 대한 내용은 추가 공부 및 정리 후 작성 하겠다.

Spring Boot의 Test코드에 대한 설명이 매우 잘 되어 있는 글

Spring Boot 게시판 만들기 2 : DB 연동 및 Mybatis 설정

Spring Boot - ver 2.1.8

Gradle

Java - ver 1.8

application.properties

내에 datasource 관련 설정값 선언

스프링부트 앱을 구동시키는 main 메소드 내의 @SpringBootApplication 을 들어가보면 @EnableAutoConfiguration 어노테이션이 존재.

해당 어노테이션이  프로젝트 내 Bean 들의 DI 주입을 자동으로 설정해준단다.

(Spring Framework 프로젝트의 web.xml 파일 내에 context.xml 를 매핑해주는 과정을 직접 하지 않아도 된다고 한다)

이 이상 자세히 파기엔 내공의 한계가 있어 일단 나중에 더 공부해보자..

위와 같이 프로퍼티에 datasource 관련 설정값만 선언해주면

아래와 같은 코드와 같다고 보면 된다.

다음으로,

SqlSessionFactory 와 SqlSessionTemplate 설정.

위와 같이 datasource 관련 설정을 application.properties 에 설정하고,

mybatis 관련 설정은 java config 로 설정할 수 있다. (mybatis 는 application.properties 에 설정 불가)

※ application.properties 에 설정 가능한 값들은 여기를 참고

※ datasource도 application.properties 대신 java config 로 설정하고 싶다면 아래와 같이 datasource 를 @Bean 으로 설정해주자.

17 Line : @MapperScan : com.jpp.main.mapper 경로 밑에 있는 mapper Interface 를 스캔하여 빈으로 등록 (mapper Interface 대신 DAO를 사용할 경우 필요 없음)

36 Line : getResources("classpath:mapper/*Mapper.xml");

~Mapper.xml 파일명 기준 모든 sql mapper 를 sqlSessionFactory에 등록

[mainMapper.xml]

간단한 select 쿼리를 작성하여 Mapper를 작성해준다.

* Mapper Interface 사용 vs DAO 사용

1) DAO 사용시

1-1) MainDao

1-2) MainService

2) mapper Interface 사용시

2-1) MainMapper

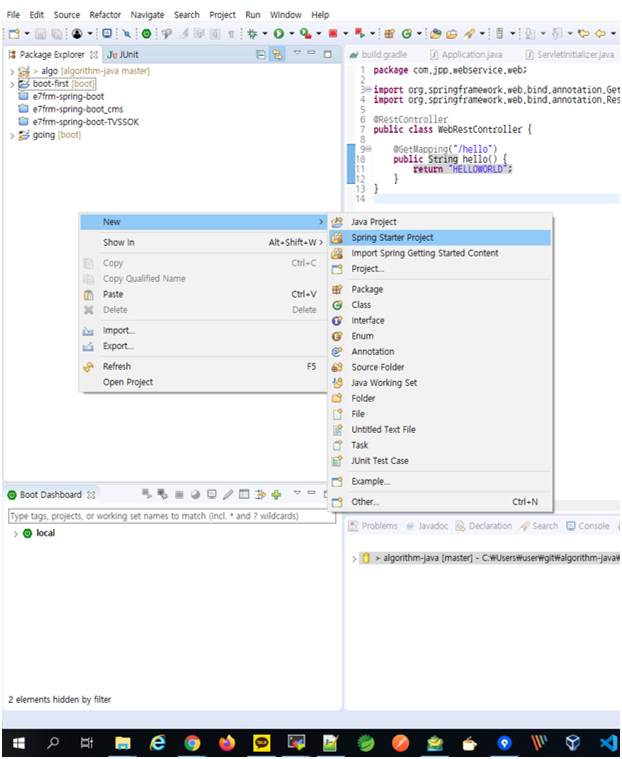

1. 우클릭 > New > Spring Starter Project

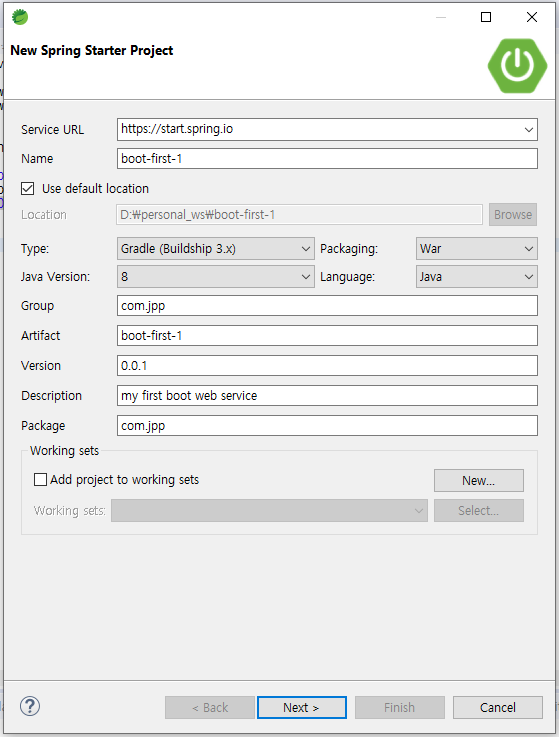

2. 프로젝트명 입력

   Gradle / Maven 선택,

   배포 파일형태 Jar/War 선택

   Java 버전 선택

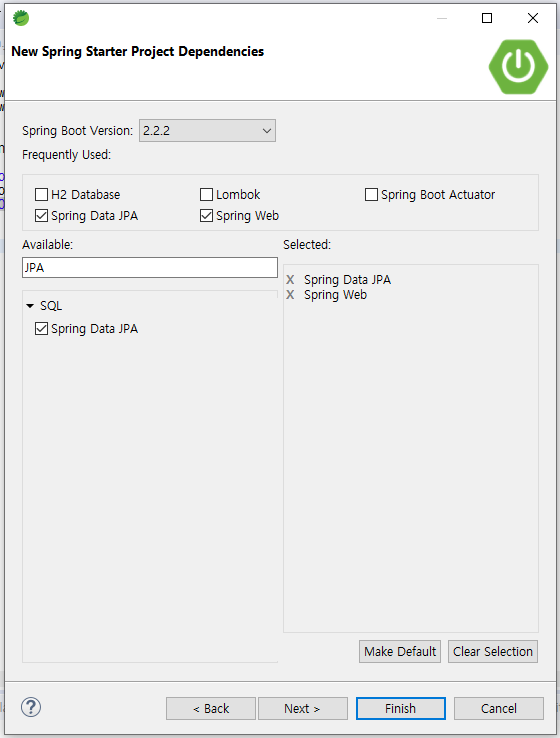

3. Boot Version 선택

   사용할 Library 선택(WEB, JPA 등)

4. @SpringBootApplication 어노테이션이 붙은, (main 메소드를 지닌) 클래스의 이름을

Application 으로 수정 밑 실행(Run As > Spring Boot App)

5. 프로젝트 우클릭 > Gradle > Refresh Gradle Project

※ Lombok 설치 (참고)

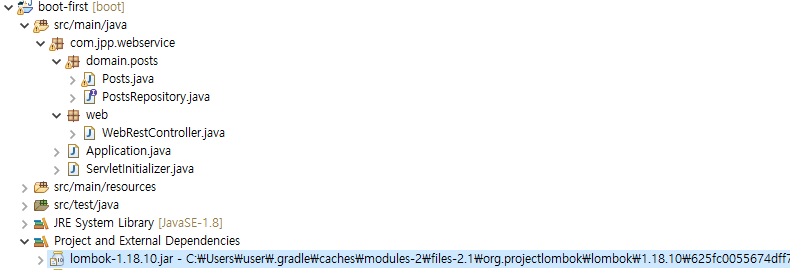

1) lombok-1.18.10.jar 가 위치한 경로로 이동 (버전은 다를 수 있음)

2) jar 가 위치한 경로에서 shift + 우클릭하여 Powershell 실행

3) java -jar lombok-1.18.10.jar 로 lombok jar 실행

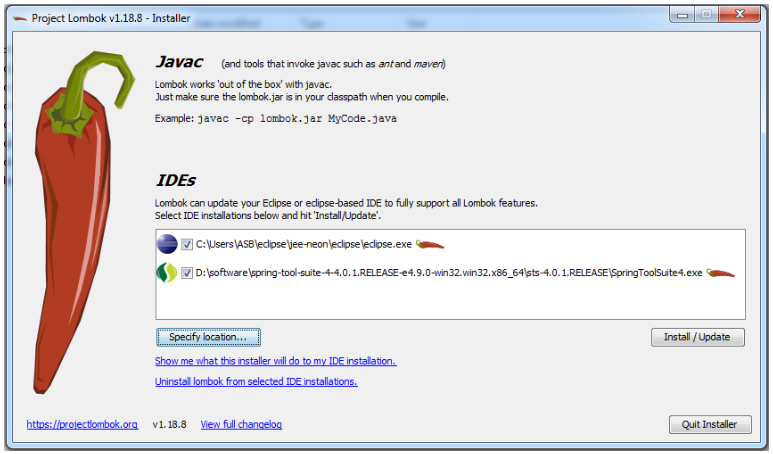

4) Specify location 버튼을 누른 후 sts.exe(혹은 사용중인 IDE 실행파일) 선택

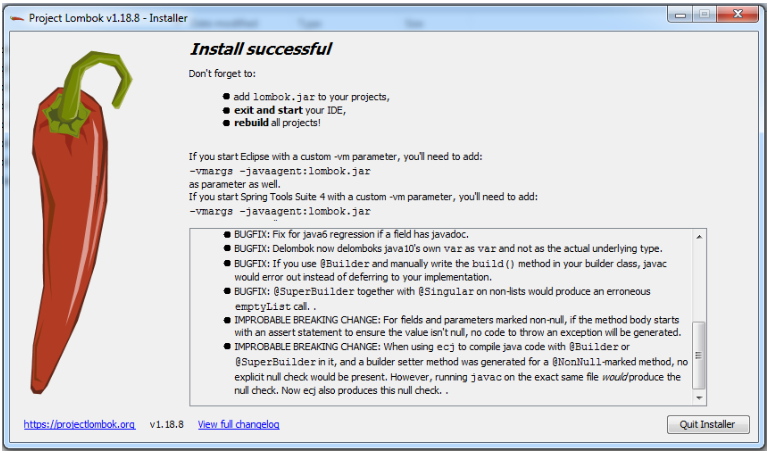

5) 완료 화면

6) IDE 재시작

7) sts.ini 파일을 연 후

-vmargs

-javaagent:lombok.jar (약간 다를 수 있음)

위의 내용이 추가 되었는지 확인(sts.exe와 동일한 경로에 위치)

참고 :

https://jojoldu.tistory.com/250?category=635883
