[AWS] VPC 구성

1. VPC 생성

- ex) 192.168.52.0/24 생성



2. 서브넷 생성

- 할당할 IP 갯수를 고려하여 구성

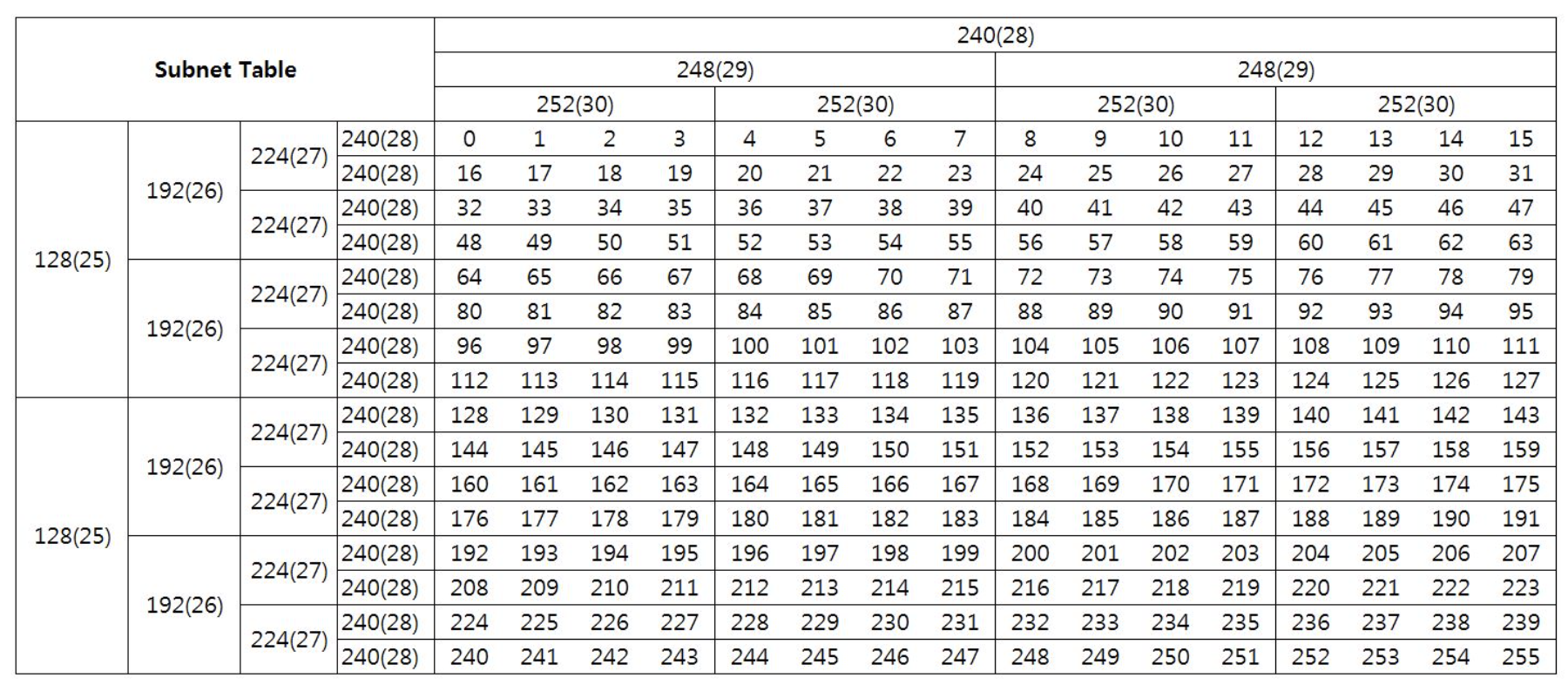

※ 서브넷마스크 테이블

ex)

192.168.52.0/26 : 192.168.52.0 ~ 192.168.52.63 (64개 할당) - 서비스 외부망

192.168.52.64/26 : 192.168.52.64 ~ 192.168.52.127 (64개 할당) - 서비스 외부망

192.168.52.128/27 : 192.168.52.128 ~ 192.168.52.159 (32개 할당) - DB 내부망

192.168.52.160/27 : 192.168.52.160 ~ 192.168.52.191 (32개 할당) - bastion 외부망



3. Internet Gateway 생성

- 서버와 인터넷망 연결에 필요. VPC 생성시 자동 생성



* Nat Gateway 생성

내부망서버가 인터넷 망으로 나가기 위해 Nat Gateway 필요 (eg: nat gw 없인 내부망 DB 서버에서 yum install mysql 불가)

라우팅 테이블에 0.0.0.0/0 nat gateway 지정 필요



4. Route Table 생성

1) 내부망 subnet (ex: DB) : 내부ip 대역 로컬 대상 설정

2) 외부망 subnet (ex: bastion) : 내부ip 대역 로컬 대상,

                                                     0.0.0.0/0 인터넷게이트웨이 설정





5. Security Group 설정

bastion 서버 inbound : 내공인IP 22번 port 허용

내부망서버(DB) inbound : DB port (3306)

                                          bastion서버 SG

외부망서버(웹서버) inbound : 서비스 port (ex: 8080, 443, 80)

                                                bastion서버 SG



6. EC2 생성

1~5 설정한 정보 기준으로 생성

※ AZ(Availability Zone) 은 이중화 구조에선 DR등을 고려하여 #1과 #2를 각각 다르게 설정



[ bastion (배스천) 서버란? ]

내부와 외부 네트워크 사이에서 내부망을 보호하기 위한 게이트웨이 역할을 수행하는 호스트서버

bastion 서버의 inbound 를 특정 ip(ex: 내 공인IP) 로 security group 을 설정해주고,

내부 서버의 inbound 설정은 22번 port 를 bastion 서버에게만 허용하여

bastion 서버에 보안을 집중.
