[ Repeater (L1) ]
- 에러 인식은 불가하며 신호를 그래도 전달.
- 모든 포트에 데이터 전송하므로 충돌 도메인 분리가 이뤄지지 않아 사용자가 많을 수록 속도가 느림
- physical layer에서 사용(물리계층)

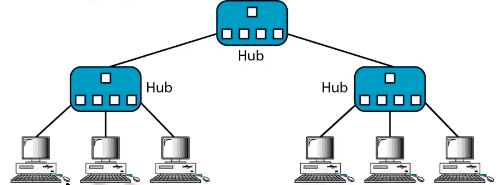

repeater의 예)
[ Bridges (L2) ]
- data link layer 에서 동작 (physical layer에서도 동작)
- 단순 전송만 하는 L1에서 에러 인식 및 필터링 기능이 추가됨.
- address/port를 기록한 table을 기준으로 동작/데이터 전송(L1과 달리 보내고자 하는 port에만 전송)
- 소프트웨어 기반
- Transparent : station은 bridge의 존재를 모름
- Learning : bridge는 데이터 전송시 station의 address와 port를 기록하여 다음 데이터 전송시 데이터를 수신할 station에만 데이터 전송

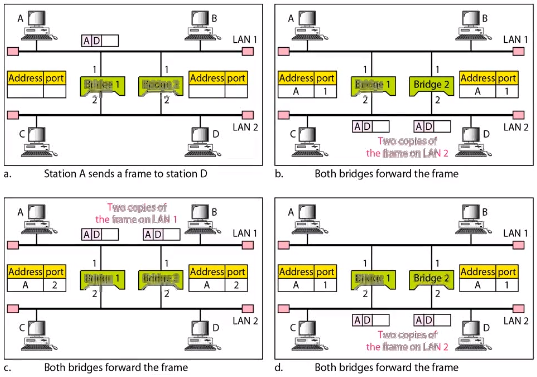

# bridge 에서의 Loop
# bridge Loop 를 해결하기 위한 Spanning tree
- Loop 가 없도록 port간의 브릿지를 거친 경로가 1개만 존재하도록 설계
- bridge 끼리 BPDUs (bridge protocol data units) 를 주고 받음.
- smallest IP가 대표가 되도록.
[ Switch (L2) ]
- L1의 Hub와 달리 데이터를 보내고자 하는 port에만 전송(많은 수의 사용자가 붙어도 속도 지장 없음)
- bridge와 달리 하드웨어 기반으로 빠르고 포트 수가 백여개까지 가능. (bridge는 최대 포트수가 16개)
[ Router (L3) ]
- ( L1 repeat + L2 error filtering + L3 routing )기능
- 네트워크에서 패킷을 전달
- 3계층의 IP 사용
[ Gateway (L7) ]
- 완전히 서로 다른 protocol 간 연결하는데 사용

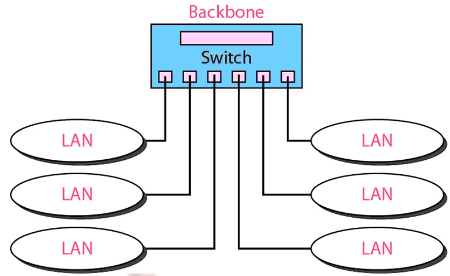

# Backbone networks
network와 network를 연결하는 역할
※ KOCW 성균관대학교 안성진 교수님의 컴퓨터네트워크 강의 참고
※ 계층별 장비 참고 : developyo.tistory.com/160?category=746382
